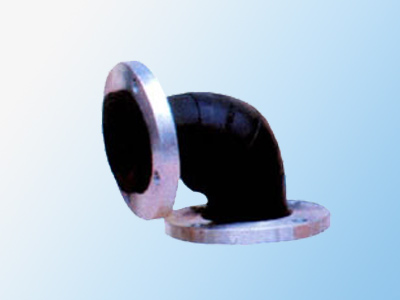

90°橡胶弯头
2011-07-21 08:56 来源:未知 点击数：
材料表
|
序号
|
部位
|
材料
|
|
1
|
主体
|
特种橡胶
|
|
2
|
增强层
|
聚酯帘布
|
|
3
|
法兰
|
A3
|
|
4
|
骨架
|
硬钢丝绳
|
技术参数
|
项目
|
型号
|
WTX-1
|
WTX-2
|
WTX-3
|
|
工作压力MPa
|
1.0
|
1.6
|
2.5
|
|
|
爆破压力MPa
|
2
|
3～32
|
4.5
|
|
|
真空度KPa （mmHg）
|
53.3(400)
|
86.7(650)
|
100(150)
|
|
|
适用温度℃
|
-15～+115(特殊可达-30～+250）
|
|||
|
适用介质
|
空气、压缩空气、水、海水、热水、油、酸、碱 等化学物质 |
|||
公称通径，长度，位移值与法蓝数据表（异径）
|
公称通径DN
|
长度L
mm |
法兰厚度b
mm |
螺丝数
n |
螺栓孔直径
mm |
螺栓孔中心
圆直径mm |
各项允许位移(mm)
|
||||||
|
mm
|
英寸
|
X
|
X'
|
Y
|
Y'
|
Z
|
Z'
|
|||||
|
50
|
2
|
140
|
18
|
4
|
18
|
125
|
20
|
16
|
20
|
16
|
16
|
16
|
|
65
|
1.5
|
140
|
20
|
4
|
18
|
145
|
20
|
16
|
20
|
16
|
16
|
16
|
|
80
|
3
|
150
|
20
|
8
|
18
|
160
|
20
|
16
|
20
|
16
|
16
|
16
|
|
100
|
4
|
160
|
22
|
8
|
18
|
180
|
20
|
16
|
20
|
16
|
16
|
16
|
|
125
|
5
|
180
|
24
|
8
|
18
|
210
|
20
|
16
|
20
|
16
|
16
|
16
|
|
150
|
6
|
200
|
24
|
8
|
22
|
240
|
20
|
16
|
20
|
16
|
16
|
16
|
|
200
|
8
|
230
|
24
|
8
|
22
|
295
|
20
|
16
|
20
|
16
|
16
|
16
|
|
250
|
10
|
280
|
26
|
12
|
22
|
350
|
20
|
16
|
20
|
16
|
16
|
16
|
|
300
|
12
|
305
|
28
|
12
|
22
|
400
|
20
|
16
|
20
|
16
|
16
|
16
|
|
注：其他标准或非标准法兰需另订协议，指明标准或提供图纸及有关数据，本厂可订制生产。
|
||||||||||||
