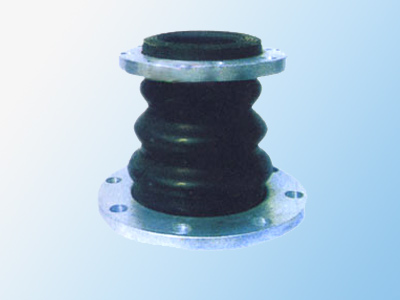

JGD-B型橡胶异径接头

2011-07-21 08:53 来源:未知点击数：

大×DN小	长度（L）（MM）	轴向位移（MM）		横向位移(MM)	角向位移（a1+a1）°	DN大×DN小	长度（L）（MM）	轴向位移（MM）		横向位移(MM)	角向位移（a1+a1）°
大×DN小	长度（L）（MM）	伸长	压缩	横向位移(MM)	角向位移（a1+a1）°	DN大×DN小	长度（L）（MM）	伸长	压缩	横向位移(MM)	角向位移（a1+a1）°
80×40	180	20	30	45	35°	200×100	200	22	30	40	35°
80×50	180	20	30	45	35°	200×150	200	22	30	40	35°
80×65	180	20	30	45	35°	200×125	220	25	35	40	30°
100×50	180	20	30	45	35°	250×200	220	25	35	40	30°
100×65	180	20	30	45	35°	300×200	220	25	35	40	30°
100×80	180	20	30	45	35°	300×250	220	25	35	40	30°
125×65	180	20	30	45	35°	350×200	220	25	35	40	30°
150×50	190	20	30	45	35°	350×300	220	25	38	35	30°
150×80	190	20	30	45	35°	400×350	220	25	38	35	30°
125×80	200	22	30	40	35°	500×400	230	28	38	35	26°
125×100	200	22	30	40	35°	600×400	240	28	38	35	26°
150×100	200	22	30	40	35°	600×500	240	28	38	35	26°
注：1.DN200以上接头，高压力.高蹭建筑使用，管道必须有固定支援或固定托架，否则产品必须有防拉脱装置。
