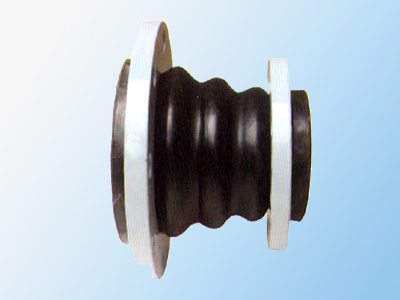

KYT型异径橡胶接头

2011-07-21 09:02 来源:未知 点击数：





技术条件

项目 型号 KYT（DN50～300） KYT（DN350～600） 备注
工作压力MPa 1.0 0.6 A.如介质油、酸碱物质
B.工作温度有特殊要求
C.也可来函来图订制
D.订货时须说明
爆破压力MPa ＜1.8 ＜1.5
真空度KPa 86.7 53.3
适用温度℃ -20～+115(特殊可达-30～+250）
适用介质 空气、压缩空气、水、海水、热水、油、酸碱
注：主要零件材料同JGD_A型

公称通径，长度，位移数据表（异径）

DN大 ×DN小
(mm)		 长度L（mm） 轴向位移（mm） 横向偏转 （mm） 角向位移(a1+a2) 备注
伸长 压缩
80×50 180 20 30 45 35° 连接法兰按《全国通用给排水标准图集S311》有关的数据制造
100×80 180 20 30 45 35°
150×80 190 20 30 45 35°
150×100 200 22 30 45 35°
200×100 200 22 30 45 35°
200×150 200 22 30 40 35°
250×200 220 25 35 40 30°
300×200 220 25 35 40 30°
300×250 220 25 35 40 30°
350×200 220 25 35 40 30°
350×300 220 25 38 35 30°
