橡胶剪切隔器

2011-07-21 08:58 来源:未知点击数：

说明

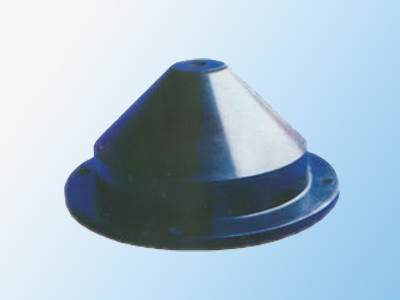

JGD型橡胶剪切隔震器是由内、外钢套和中间的合成橡胶组成，经硫化呈中空圆锥体，橡胶部分受剪切力，具有较大的变形范围和较低的固有频率。工作温度范围在-15℃～+60 ℃,温度变化时，刚度也有所变化；阻尼比C/Cc≥0.07。对于水泵、压缩机、通风机、发电机组、冷冻机、高精度仪器、中央空调等动力机械设备的积极隔震和仪器仪表的消极隔震、降噪，都有良好的效果。

隔震器外形尺寸技术特性表

型号 JGD	外形尺寸					额定荷载最小-最大(kg)	刚度 (Kg/cm)	变形 (mm)	固有频率 (Hz)	最佳荷载 (Kg)
型号 JGD	M	D	DI	H	do	额定荷载最小-最大(kg)	刚度 (Kg/cm)	变形 (mm)	固有频率 (Hz)	最佳荷载 (Kg)
1-1 1-2	M10 M10	100 100	80 80	43 43	85 85	5～15 10～30	20 36	2～8	8～14	10 20
2-1 2-2	M12 M12	150 150	130 130	65 65	85 85	20～60 40～120	60 90	4-12	7～12	40 80
3-1 3-2	M16 M16	200 200	170 170	87 87	125 125	80～240 160～480	120 200	5～16	6～11	160 320
4-1 4-2	M20 M20	290 290	260 260	133 133	125 125	320～960 640～1920	300 650	8～24	5～9	640 1280
