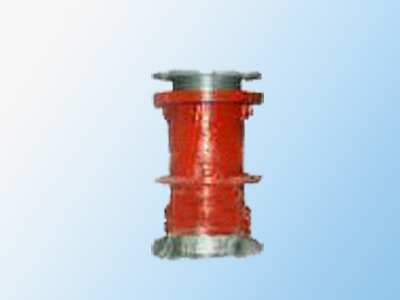

ZYS808柔性防水套管

2011-07-21 10:12 来源:未知点击数：

Dg	D1	D2	D3	D4	D5	D6	D7	D8	D9	D10	l₀	l	l₁	l₂	l₃	C	δ₁	δ₂	δ₃	b₁	b₂	b₃
50	60	70	90	91	137	177	100	108	109	99	60	60	70	50	12	1.8	4	4	10	14	10	10
70	73	83	103	104	150	190	113	121	122	112	60	60	70	50	12	1.8	4	4	10	14	10	10
80	89	99	121	122	177	217	131	140	141	130	60	60	75	55	14	2	4.5	4	11	16	10	10
100	108	118	140	141	196	236	150	159	160	149	60	60	75	55	14	2	4.5	4	11	16	10	10
125	133	141	161	162	217	257	169	180	181	168	50	60	75	50	16	2	5.5	4	10	18	10	10
150	159	165	185	186	240	280	191	203	204	190	50	60	75	50	16	2	6	4.5	10	18	10	10
200	219	229	249	250	310	350	259	273	274	258	60	60	75	50	16	2	7	6	10	20	10	15
250	273	281	301	302	362	402	309	325	326	308	50	60	75	50	16	2	8	7	10	20	10	15
300	325	332	352	353	422	462	359	377	378	358	50	60	80	55	16	2.5	9	8	10	20	10	15
350	377	383	401	402	471	511	407	426	427	406	50	60	85	55	20	2.5	9.5	9	9	22	10	15
400	426	434	454	455	525	565	462	480	481	461	50	60	85	55	20	2.5	9	9	10	24	10	15
450	480	486	506	507	575	615	512	530	531	511	50	60	85	60	20	2.5	9	9	10	24	12	15
500	530	540	560	561	633	673	570	588	589	569	60	70	95	65	20	2.5	9	9	10	25	12	15
600	630	640	660	661	737	787	670	688	689	669	60	70	95	65	22	2.5	9	9	10	26	12	20
700	720	730	750	751	827	877	760	778	779	759	60	75	110	75	25	2.5	9	9	10	28	12	20
800	820	830	850	851	937	987	860	878	879	859	60	75	110	75	25	3.5	9	9	10	28	12	20
900	920	930	950	951	1037	1087	960	978	978	959	60	75	110	75	27	3.5	9	9	10	30	12	20
1000	1020	1030	1050	1051	1137	1187	1060	1078	1079	1059	60	75	110	75	27	3.5	9	9	10	30	12	20

      1.柔性防水套管一般穿过墙壁之处受有震动或有严密防水要求的构筑物。
      2.套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外层腐由设计决定。
      3.套管处之墙壁，如遇非混凝土墙时应改用混凝土墙壁，其浇注混凝土范围应比翼环直径（D6）大200mm，而且必须将套管浇固与墙内
      4.穿管处之混凝土墙厚应不小于300mm,否则应使墙壁一边加厚或两边加厚，加厚部分的直径最小应比翼环直径（D6）大200
