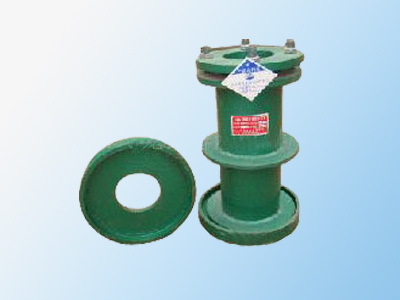

04FS02柔性密闭套管
|
序号
|
名称
|
数量
|
材料
|
备注
|
|
1
|
法兰套管
|
1
|
Q235-A
|
焊接件
|
|
2
|
密封圈
|
1
|
氯丁橡胶
|
|
|
3
|
法兰压盖
|
1
|
Q235-A
|
焊接件
|
|
4
|
螺栓
|
n
|
Q235-A
|
GB897-88A
|
|
5
|
螺母
|
n
|
Q235-A
|
GB/T41-2000
|
|
6
|
钢管
|
|
Q235-A
|
|
|
7
|
挡板
|
|
Q235-A
|
说明：
1.穿管处混凝土墙厚应不小于200，否则应使墙壁一边或两边加厚。加厚部分的直径至少为D4+200。
2.钢管和挡圈焊接后经镀锌处理，再施行与套管安装。全部施行安装后再施行挡板和固定法兰焊接。
3.焊工采用手工电弧焊，焊条型号为E4303。
柔性密闭套管尺寸表
|
DN
|
D1
|
D2
|
D3
|
D4
|
D5
|
D7
|
L
|
L0
|
L1
|
L2
|
d1
|
d2
|
d3
|
D1
|
D2
|
K
|
n-M
|
|
50
|
60
|
95
|
65
|
145
|
200
|
81
|
65
|
\
|
72
|
30
|
3.5
|
4
|
8
|
65
|
86
|
4
|
4-M12
|
|
65
|
76
|
114
|
80
|
165
|
220
|
96
|
65
|
25
|
72
|
30
|
3.75
|
4
|
8
|
80
|
105
|
4
|
4-M12
|
|
80
|
89
|
127
|
95
|
180
|
235
|
115
|
65
|
25
|
76
|
38
|
4
|
4
|
10
|
95
|
118
|
4
|
4-M16
|
|
100
|
108
|
146
|
114
|
200
|
255
|
134
|
65
|
25
|
76
|
38
|
4
|
4.5
|
10
|
114
|
136
|
4
|
4-M16
|
|
125
|
133
|
180
|
140
|
235
|
290
|
160
|
65
|
25
|
76
|
38
|
4
|
6
|
10
|
140
|
167
|
6
|
6-M16
|
|
150
|
159
|
203
|
165
|
260
|
315
|
185
|
65
|
25
|
76
|
38
|
4.5
|
6
|
10
|
165
|
190
|
6
|
6-M16
|
|
200
|
219
|
265
|
226
|
320
|
375
|
246
|
65
|
25
|
76
|
38
|
6
|
6
|
10
|
226
|
252
|
6
|
6-M16
|
