蝶阀
2011-07-21 11:01 来源:未知 点击数：

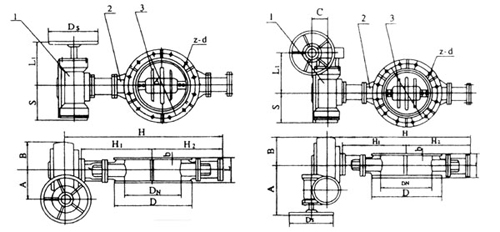

D941S-0.5外型及连接尺寸

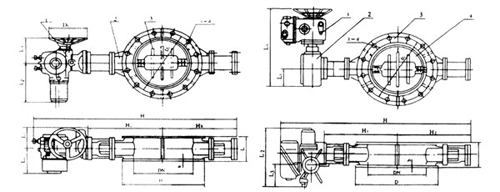

D341S-0.5外型及连接尺寸
|
公称通径（mm）
|
D(mm)
|
D1(mm)
|
L(mm)
|
b(mm)
|
z-b
|
H(mm)
|
H1(mm)
|
H2(mm)
|
L0(mm)
|
L1(mm)
|
L2(mm)
|
L3(mm)
|
重量（kg）
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
200
|
320
|
280
|
140
|
16
|
8-17.5
|
910
|
340
|
290
|
213
|
110
|
253
|
167
|
90
|
|
250
|
375
|
335
|
140
|
16
|
8-17.5
|
960
|
365
|
315
|
213
|
110
|
253
|
167
|
97
|
|
300
|
440
|
395
|
170
|
16
|
12-23
|
1010
|
440
|
390
|
213
|
110
|
253
|
167
|
115
|
|
350
|
490
|
445
|
170
|
16
|
12-23
|
1060
|
465
|
415
|
213
|
110
|
253
|
167
|
127
|
|
400
|
540
|
495
|
190
|
16
|
16-23
|
1320
|
585
|
575
|
254
|
156
|
330
|
222
|
192
|
|
450
|
595
|
550
|
190
|
16
|
16-23
|
1370
|
610
|
600
|
254
|
156
|
330
|
222
|
201
|
|
500
|
645
|
600
|
190
|
18
|
20-23
|
1420
|
635
|
625
|
254
|
156
|
330
|
222
|
209
|
|
600
|
755
|
705
|
210
|
20
|
20-25
|
1612
|
685
|
675
|
390
|
185
|
365
|
260
|
296
|
|
700
|
860
|
810
|
210
|
20
|
24-25
|
1712
|
735
|
725
|
390
|
185
|
365
|
260
|
318
|
|
800
|
975
|
920
|
210
|
20
|
24-30
|
1812
|
785
|
775
|
390
|
185
|
365
|
260
|
362
|
|
900
|
1075
|
1020
|
250
|
20
|
24-30
|
1995
|
840
|
825
|
390
|
185
|
365
|
260
|
406
|
|
1000
|
1175
|
1120
|
250
|
20
|
28-30
|
2095
|
890
|
875
|
390
|
185
|
365
|
260
|
520
|
|
1200
|
1375
|
1320
|
250
|
20
|
32-30
|
2295
|
990
|
975
|
390
|
185
|
365
|
260
|
|
|
1400
|
1575
|
1520
|
300
|
20
|
36-30
|
3050
|
1653
|
1147
|
1050
|
303
|
840
|
180
|
1470
|
|
1600
|
1790
|
1730
|
300
|
24
|
40-30
|
3310
|
1753
|
1257
|
1050
|
303
|
840
|
180
|
1880
|
|
1800
|
1990
|
1930
|
300
|
24
|
44-30
|
3310
|
1653
|
1387
|
1046
|
303
|
840
|
180
|
2073
|
|
2000
|
2190
|
2130
|
300
|
24
|
48-30
|
3510
|
1753
|
1487
|
1046
|
303
|
840
|
180
|
2241
|
|
备注
|
管道法兰亦可根据用户要求设计制作 | ||||||||||||
