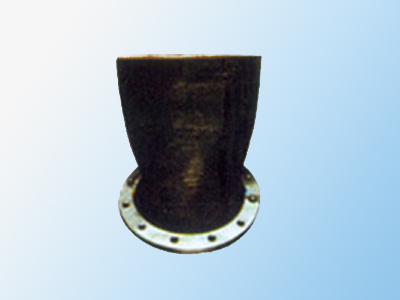

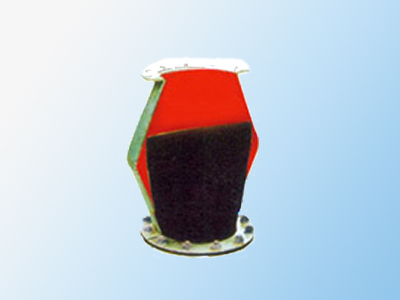

XH41型排污橡胶止回阀
2011-07-21 11:00 来源:未知 点击数：
产品主要用途：
应用于防水系统,排放系统,水泵出口,提升泵站及液下曝气系统.
产品主要特点：
橡胶法兰与阀身联成一体,安装极为方便。阀体采用全橡胶设计，不会引起淤积和东西卡住现象发生，降低了维护成本，并允许固体颗粒顺畅通过。
制造材料：
氯丁橡胶，海普隆，丁睛橡胶及乙丙橡胶等
安装方法及尺寸：
由橡胶法兰，阀体及鸭嘴一体制作而成，并带有衬垫金属法兰，可以与金属法兰自然连接，直接安装于罐体，管道及围堰上。安装连接时，法兰与连接法兰尺寸相对应，法兰与连接法兰之间应视具体情况加防水胶，保证联接紧固后绝对密封，还要注意不能碰坏橡胶排污止回阀的法兰唇边。
|
|
主要技术参数：
|
|
公称通径(DN)
|
管子外径(DW)
|
型号(XL-T)
|
长度(L)
|
高度(H)
|
套入深度(C)
|
|
Dw
|
Do
|
|
100
|
108
|
108
|
XL100-100-F
|
158
|
100
|
40
|
|
114
|
114
|
|
150
|
159
|
159
|
XL150-140-F
|
270
|
200
|
50
|
|
168
|
168
|
|
200
|
219
|
219
|
XL200-255-F
|
320
|
255
|
50
|
|
250
|
273
|
273
|
XL250-260-F
|
360
|
265
|
75
|
|
300
|
325
|
325
|
XL300-325-F
|
450
|
325
|
115
|
|
350
|
377
|
377
|
XL350-425-F
|
560
|
425
|
115
|
|
400
|
426
|
426
|
XL400-525-F
|
650
|
525
|
135
|
|
450
|
480
|
480
|
XL450-625-F
|
750
|
625
|
150
|
|
500
|
530
|
530
|
XL500-725-F
|
850
|
725
|
200
|
|
600
|
630
|
630
|
XL600-825-F
|
950
|
825
|
200
|
|
700
|
720
|
720
|
XL700-925-F
|
1060
|
925
|
200
|
|
800
|
820
|
820
|
XL800-985-F
|
1200
|
1080
|
250
|
|
900
|
920
|
920
|
XL900-1025-F
|
1260
|
1250
|
250
|
|
1000
|
1020
|
1020
|
XL1000-1125-F
|
1450
|
1400
|
250
|
|
1200
|
1220
|
1220
|
XL1200-15250-F
|
1620
|
1550
|
250
|
|
1400
|
1420
|
1428
|
XL1400-1625-F
|
1720
|
1725
|
300
|
|
1600
|
1620
|
1628
|
XL1600-1950-F
|
2010
|
1950
|
350
|
|
1800
|
1820
|
1828
|
XL1800-2320-F
|
2280
|
2320
|
400
|
|
2000
|
2020
|
2030
|
XL2000-2650-F
|
2600
|
2650
|
450
|
|
