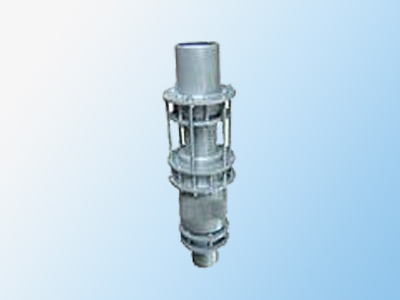

注油式介质无推力套筒补偿器

一、概述

　　我公司系生产类热力管道补偿器的专业厂家，近年来，在科研部门的大力协助支持下，经过多次研制和试验，在生产XGG-A/XGG-B套管式胀缩补偿器的基础上，终于研制成功了TWB、ZTWB型，系列直流介质无推力补偿器，攻克了国内久而未决的介质直流通式无推力技术难关，填补了补偿器产品的一项空白。

　　该补偿器的问世，无疑是热力管道补偿器产品的一项突破性前进，它不仅为补偿器的生产开拓了新的领域，更重要的是它不但解决管道内存在工作介质推力的致命弱点，同时也解决了旁通管道式无推力补偿器应力过于集中，介质阻力大弊端。

　　ZTWB型系列注油式直流介质无推力补偿器，可广泛适用于化工、石油、热电、冶金、城市集中供热采暖等管网中，地沟和高架设的管道。同时，便于管路设计，便于安装施工，且节省大批资金。（仅固定支架一项节约60％）

二、工作原理

　　注油式介质无推力补偿器 型号ZTWB，通称 无推力补偿器。该无推力补偿器，是利用流体力学中的帕斯卡理论，在设计结构上巧妙利用一个密闭环形汽室，这个汽室分别有两个环形受压面，一个是固定的汽室内端面，另一个是密闭在汽室内的伸缩管肩部环形面，随伸缩管是可移动的。这个可移动的环形受压面的面积恰好和伸缩管恒横截面相等，补偿工作时，在介质压力的作用下，环形面上的压力和伸缩管横截面积的压力是相等，而方向相反，因此两压力相互抵消。这样一来，在设计支架中仅考虑补偿器压紧填料的摩擦力。
